Пеноплекс, то есть экструдированный пенополистирол (ЭППС), держит нагрузку, не впитывает воду и не разрушается в цементной среде. Вопрос даже не в том, допустима ли такая укладка, а в том, какой пеноплекс выбрать, какой толщины и как правильно закрепить трубы. Об этом — ниже.
Нужен ли пеноплекс под теплый пол
Без теплоизоляции система водяного пола отдает тепло в обоих направлениях: вверх в помещение и вниз в плиту перекрытия или грунт. Потери вниз — до 30–40% от теплового потока. Котел компенсирует это мощностью и расходом топлива, температура поверхности при том же теплоносителе остается ниже расчетной.
Пеноплекс решает задачу полностью: низкая теплопроводность (0,030–0,032 Вт/м·К), закрытая ячеистая структура, нулевое водопоглощение, прочность под стяжкой. Нужен ли пеноплекс под теплый пол — да, он нужен в любой ситуации, где снизу холоднее, чем в помещении.
Какой пеноплекс нужен для теплого пола
Производитель выпускает несколько марок. Для пола под стяжку с водяным контуром подходят две:
Плотность пеноплекса для теплого пола — минимум 28–30 кг/м³. Плиты с плотностью ниже 25 кг/м³ проседают под весом стяжки и теряют теплоизоляционные свойства. Для жилого дома: первый этаж или пол по грунту — Фундамент, второй этаж и выше — Комфорт.
Какой толщины пеноплекс под теплый пол водяной
Толщина — расчетный параметр. Зависит от того, что находится под перекрытием и какой тепловой поток нужно перекрыть.
Пол по грунту или над холодным подвалом: 80-100 мм, оптимум 100-150 мм. Грунт зимой держит +5…+8°C, без нормального слоя котел будет греть землю.
Перекрытие над неотапливаемым техподпольем: 50-100 мм в зависимости от температуры в подполе.
Межэтажное перекрытие, снизу отапливаемое помещение: 30-50 мм. Здесь задача — разделить тепловые контуры, а не изолировать от улицы.
Балкон или лоджия: 80-100 мм, так как снизу фактически улица. Без такого слоя система не вытянет баланс потерь даже при максимальной температуре теплоносителя.
Пеноплекс под теплый пол на балконе — отдельный случай. Стяжку здесь делают облегченную (самовыравнивающийся состав или ГВЛ вместо цементно-песчаного раствора), чтобы не перегружать плиту балкона. Толщина пеноплекса — 80-100 мм, труба — минимального диаметра с уменьшенным шагом.
Пеноплекс 20 мм как самостоятельный слой под водяной контур — не вариант. Только как дополнение к основному утеплителю, если высота помещения критична.

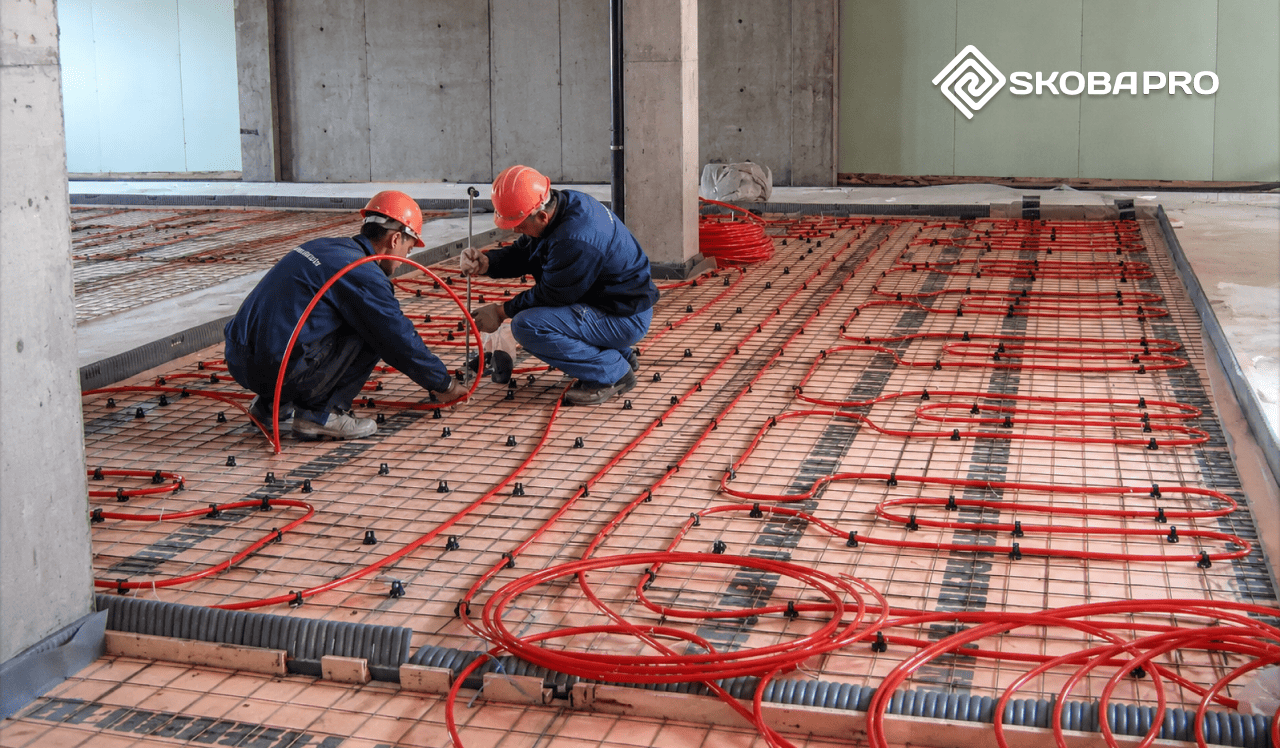

Как укладывать пеноплекс под теплый пол
Порядок работ стандартный для бетонной стяжки:
- Основание выровнять, перепад не более 5 мм на 2 м. Пыль убрать. Трещины заделать.
- По периметру комнаты закрепить демпферную ленту — компенсирует тепловое расширение стяжки.
- Уложить плиты пеноплекса в разбежку (шахматный порядок), стыки без перекрестных швов. Г-образный замок на торцах исключает мостики холода в стыках.
- Стыки проклеить монтажной лентой или заполнить монтажной пеной. После высыхания срезать излишки.
- Поверх плит уложить полиэтиленовую пленку или разметочную пленку — гидроизоляция и ориентир для укладки труб.
- Смонтировать трубы теплового контура с фиксацией (способы — ниже).
- Залить стяжку — от 50 мм над трубой. Обычный цементно-песчаный раствор или полусухая стяжка. Минимум 5 суток до начала пуска системы, полный набор прочности — 28 дней.
Укладка пеноплекса под теплый пол на бетонное основание не требует дюбельного крепления плит — стяжка и собственный вес труб удержат все на месте. На неровном или слабом основании плиты можно дополнительно прижать дюбелями-грибками перед укладкой труб.
Как крепить теплый пол к пеноплексу: три рабочих способа
1. Якорные скобы (такерный монтаж)
Скобы-гарпуны из пластика с зазубренными концами вдавливаются в пеноплекс и фиксируют трубу. Для массового монтажа используют такер — механический пистолет, который загоняет скобу без наклона. На прямых участках — одна скоба на 40–50 см, на поворотах от 90° — минимум три рядом.
НАШЕ ПРЕДЛОЖЕНИЕ
Якорная скоба для теплого пола
Материал: полипропилен · Цвет: черный
Высота скобы: 50 мм · Размер упаковки: 400×300×160 · Количество в упаковке: 1500 шт.
Высота скобы: 50 мм · Размер упаковки: 400×300×160 · Количество в упаковке: 1500 шт.
от 1,05 руб./шт.
Заказать оптом
Условие: плотность пеноплекса должна быть от 30 кг/м³. При меньшей плотности скобы вырываются. Это самый быстрый способ на больших площадях.
2. Армирующая сетка с хомутами
Сетку 100×100 или 150×150 мм раскладывают поверх пеноплекса, прижимают к плитам дюбелями с широкими шляпками. Трубу крепят к сетке пластиковыми стяжками — шаг 40–50 см на прямых, 20–30 см на изгибах. Стяжку затягивают не намертво — труба должна иметь возможность линейно расширяться.
Способ медленнее такерного, но дешевле и не требует специального инструмента. Сетка дополнительно армирует стяжку.

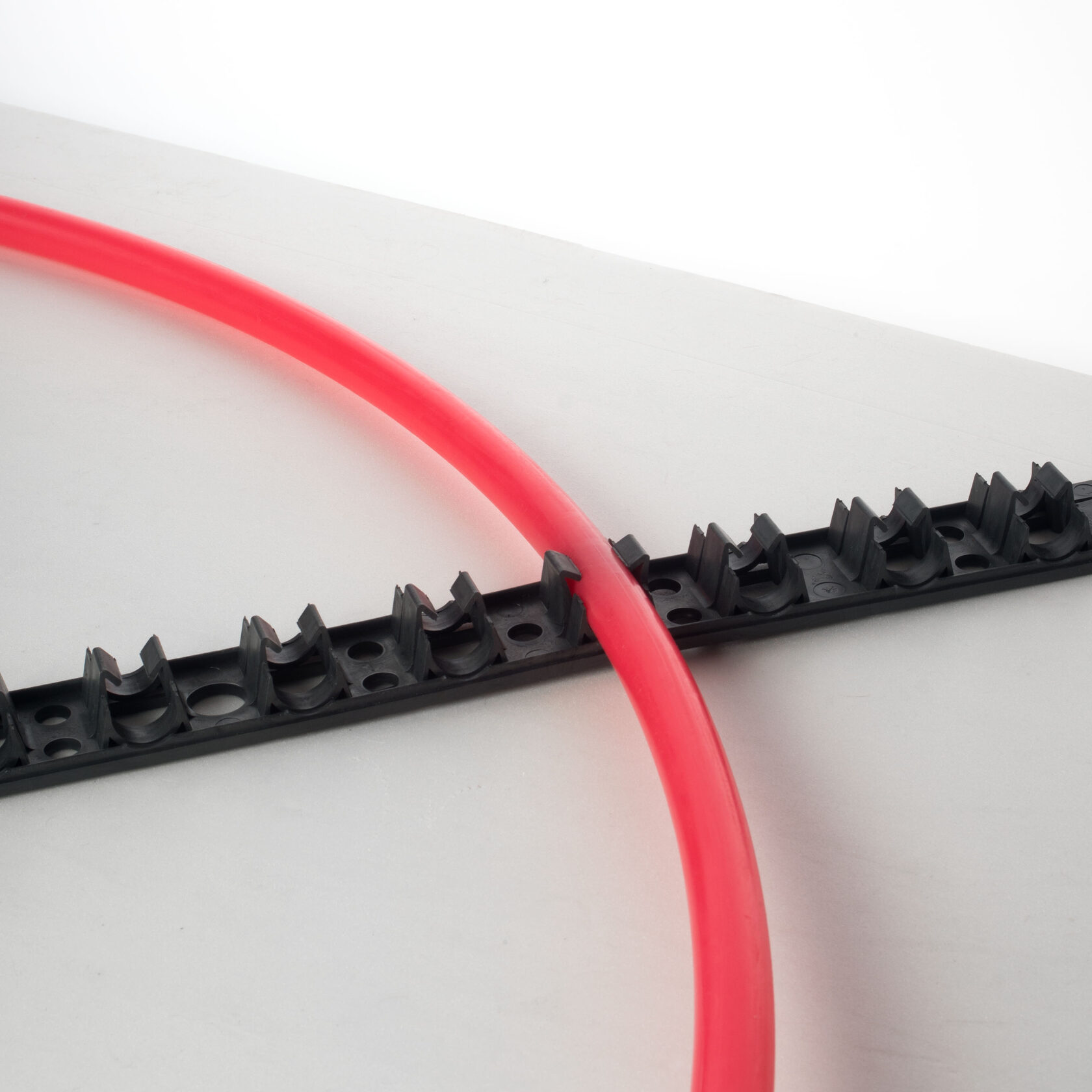

3. Монтажные шины
Пластиковые планки длиной 0,5–2 м с клипсами под трубу. Фиксирующие шины крепятся к пеноплексу дюбелями или якорными скобами, труба защелкивается в клипсы. Подходит для укладки из сшитого полиэтилена — он хорошо держит форму изгиба и не требует дополнительных скоб на поворотах.
НАШЕ ПРЕДЛОЖЕНИЕ
Фиксирующая шина для теплого пола
Материал: полипропилен · Цвет: черный
Размер изделия: 500x38x25 · Размер упаковки: 530х255х175 · Количество в упаковке: 50 шт.
Размер изделия: 500x38x25 · Размер упаковки: 530х255х175 · Количество в упаковке: 50 шт.
от 27,5 руб./шт.
Заказать оптом
Теплый пол на пеноплекс под плитку
Схема та же, что под ламинат или паркетную доску, — разница только в финишном покрытии. Плитка кладется на стяжку поверх трубного контура. Стяжка под плитку — от 50 мм над трубой, чтобы тепло распределялось равномерно по поверхности без «полос» над трубами.
Пеноплекс для теплого пола под плитку: плотность от 30 кг/м³, толщина — по ситуации с перекрытием. Плитка — хороший проводник тепла, поэтому КПД системы здесь выше, чем под ламинатом.
Частые ошибки при укладке пеноплекса под теплый пол
- Пеноплекс низкой плотности (менее 25 кг/м³) — проседает под стяжкой, теряет геометрию, скобы вырываются.
- Стыки плит без проклейки — мостики холода в местах зазоров снижают эффективность изоляции.
- Тонкий слой (20–30 мм) по грунту или над холодным подвалом — потери вниз перекрывают прирост тепла от контура.
- Стяжка менее 50 мм над трубой — растрескивается при тепловом расширении.
- Пуск системы до набора стяжкой прочности — трубу ведет, стяжка трескается по контуру.
Часто задаваемые вопросы
Можно ли класть теплый пол на пеноплекс без стяжки?
Только в сухих системах — когда трубы укладывают в пазы специальных пенополистирольных плит, сверху закрывают металлическими пластинами, а поверх кладут ГВЛ или OSB. Это настильный вариант без бетонной стяжки. Обычный пеноплекс для такой схемы не подходит — нужны профильные маты с пазами.
Какой пеноплекс использовать для теплого пола: Комфорт или Фундамент?
Первый этаж, пол по грунту, гараж — Фундамент (плотность 29–33 кг/м³, прочность 0,27 МПа). Второй этаж и выше, снизу жилое — Комфорт (плотность 25–35 кг/м³). Если не уверены — берите Фундамент, он закрывает оба случая.
Какой толщины пеноплекс под теплый пол: 50 или 100 мм?
50 мм — для межэтажного перекрытия, снизу отапливаемое помещение. 100 мм — для первого этажа над грунтом или холодным подвалом. Промежуточный вариант — 80 мм — для перекрытия над неотапливаемым техподпольем с умеренными теплопотерями.
Как закрепить трубу к пеноплексу без такера?
Армирующая сетка плюс пластиковые стяжки — самый доступный способ без специального инструмента. Шаг крепления — 40–50 см на прямых участках, 20–30 см на поворотах. Альтернатива — монтажные шины на дюбелях.
Нужна ли пленка поверх пеноплекса?
Полиэтиленовая пленка 150–200 мкм поверх пеноплекса — гидробарьер между стяжкой и утеплителем. Разметочная пленка с сеткой 5×5 см выполняет ту же функцию и одновременно дает ориентир для укладки труб с равномерным шагом. Без пленки цементное молочко проникает в стыки между плитами.
Можно ли уложить теплый пол на пеноплекс на балконе?
Да, но с двумя условиями: толщина пеноплекса — не менее 80–100 мм (снизу улица), и стяжка облегченная — полусухая или ГВЛ вместо классического ЦПС, чтобы не перегружать плиту балкона. Трубу берут минимального диаметра, шаг укладки уменьшают до 100–150 мм.
