Вопрос «нужна ли подложка под теплый пол» звучит странно только на первый взгляд. На практике именно на этом этапе монтажники режут углы — и потом заказчик получает систему, которая гоняет воду, но половину тепла отдает в перекрытие. Что стелить под теплый пол водяной — разбираем ниже.
Зачем нужна подложка под водяной теплый пол
Без теплоизоляции водяная система работает в оба направления: вверх, в помещение, и вниз, в плиту или грунт. Потери вниз — 30–40% от общего теплового потока. Котел работает с перегрузкой, расход топлива растет, температура поверхности при том же теплоносителе будет ниже расчетной.
Подложка решает три задачи:
- направляет тепловой поток вверх,
- служит основанием для фиксации труб,
- частично гасит ударный шум между этажами.
Для чего нужна подложка для теплого пола с точки зрения монтажа — без нее трубу крепить не к чему, кроме армирующей сетки, а это лишний материал и лишняя операция.
Виды подложки для водяного теплого пола
Экструдированный пенополистирол (ЭППС / XPS)
Самый распространенный материал под водяной контур. Структура с закрытыми ячейками не впитывает воду, не теряет геометрию под нагрузкой. Срок службы без переделки — 30–50 лет, то есть весь жизненный цикл стяжки.
Плотность для водяного пола — от 35 кг/м³. Меньше — мнется при укладке и трамбовке. Выпускается в виде плоских плит и матов с бобышками.
Маты с бобышками ускоряют монтаж: трубу кладут прямо между выступами, без скоб и дополнительного крепежа. Шаг бобышек обычно 50 мм — перекрывает большинство стандартных схем укладки. Высота мата — 30–70 мм, из которых 20 мм занимает сама бобышка.
Обычный пенопласт (ПСБ-С) дешевле, но проигрывает по всем параметрам. Шарики при контакте с цементным молочком начинают разрушаться по поверхности, водопоглощение выше, прочность ниже. Под стяжку — только от 35 кг/м³, и только если ЭППС недоступен.
Разметочная пленка
Отдельный элемент пирога, который часто путают с теплоизоляцией — это не одно и то же. Разметочная пленка — полиэтиленовая подложка с нанесенной сеткой-разметкой с шагом 5 см. Укладывается поверх жесткого утеплителя и выполняет две функции: гидроизоляцию основания и визуальный ориентир при раскладке контура.
По шагу разметки удобно выдерживать равномерный шаг трубы без постоянных замеров. Это особенно заметно на больших площадях — там, где вручную размечать долго и легко уйти в сторону. Стыки пленки делаются внахлест, проклеиваются обычным скотчем без специальных клеевых лент. Краска на разметке не стирается при ходьбе и не пачкает руки при монтаже.
НАШЕ ПРЕДЛОЖЕНИЕ

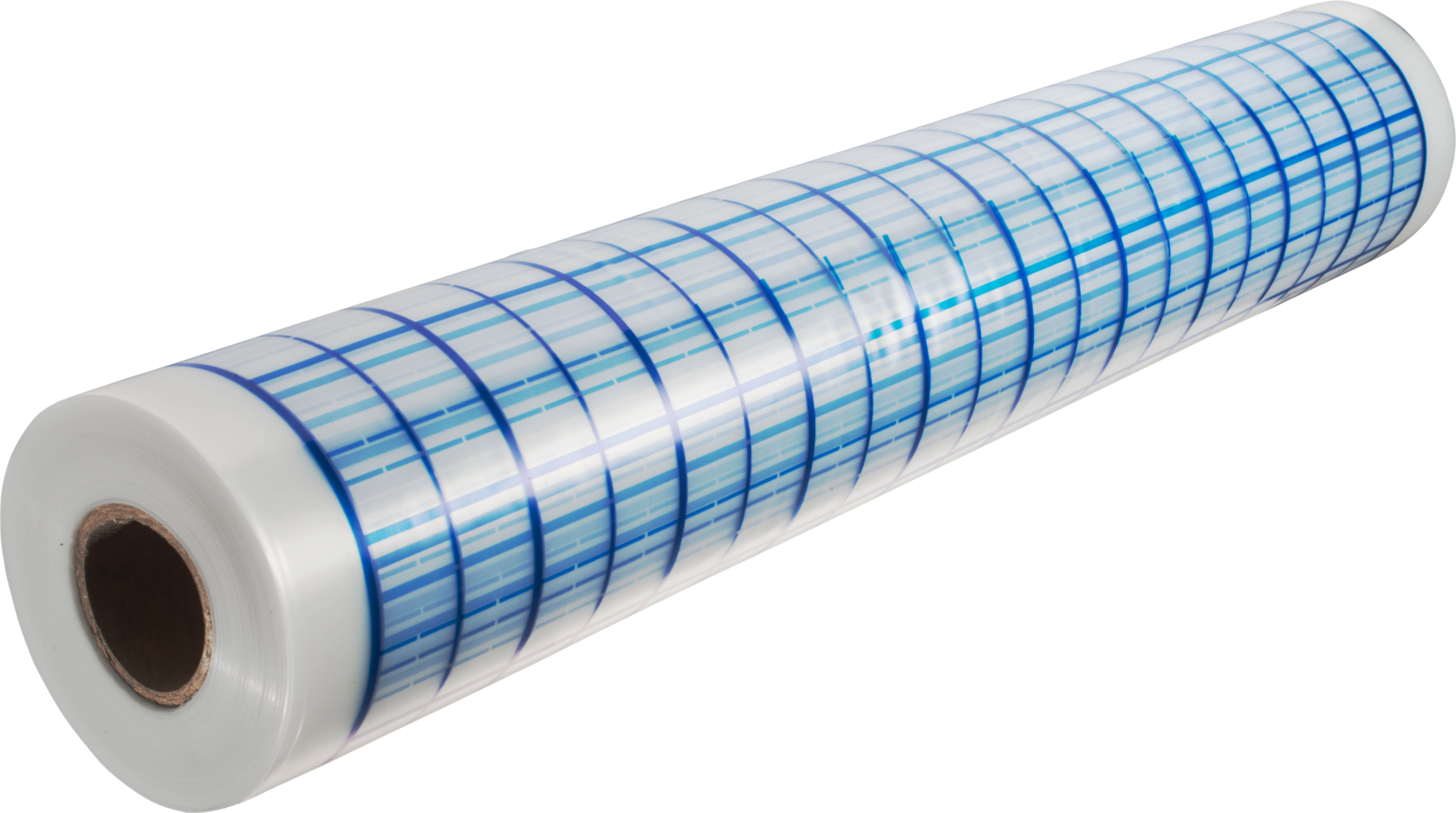

Разметочная пленка для теплого водяного пола
Материал: полиэтилен · Цвет: синий
Размер пленки: 1,1 м x 100 м · Размер рулона: 1100×190×190мм · Количество в рулоне: 110 м²
Размер пленки: 1,1 м x 100 м · Размер рулона: 1100×190×190мм · Количество в рулоне: 110 м²
от 5 610 руб./шт.
Заказать оптом
Важный момент: разметочная пленка не заменяет жесткий утеплитель. Ее задача — гидробарьер и ориентир, а не теплоизоляция. Под систему на грунте или над холодным подвалом она идет поверх ЭППС нужной толщины, не вместо него.
Фольгированный пенополиэтилен (пенофол, изолон)
Рулонный материал толщиной 3–10 мм с алюминиевым или металлизированным слоем. Ключевой момент: настоящая алюминиевая фольга в щелочной среде стяжки разрушается. Алюминий вступает в реакцию с цементом — через год-два фольгированный слой под стяжкой превращается в труху. Нужна ли фольга под водяной теплый пол — только если это полимерное напыление, а не металл. Проверить просто: алюминиевая фольга при контакте с цементным раствором пузырится и темнеет.
Как основной утеплитель — нет. Теплоизоляция 5 мм пенофола при реальном расчете потерь близка к нулю. Как дополнительный слой поверх жесткого утеплителя — можно, но только с полимерным отражающим покрытием.
Базальтовые маты
Применяются в основном на промышленных объектах с нестандартными нагрузками. Высокая паропроницаемость — под стяжкой скорее минус. Для жилого строительства вдвое дороже ЭППС при сопоставимых теплоизоляционных характеристиках.
Пробковая подложка
Под водяной теплый пол в стяжку — не подходит. Пробка гигроскопична, при постоянном контакте с влагой разрушается. Коэффициент теплопроводности у пробки выше, чем у ЭППС, — то есть меньше изоляции при той же толщине.
Толщина подложки под теплый пол водяной
Толщина — расчетный параметр, не вопрос вкуса. Зависит от того, что находится под перекрытием.
Пол по грунту или над холодным подвалом: минимум 80–100 мм ЭППС, оптимум 100–150 мм. Грунт зимой держит +5…+8°C — без нормального утеплителя котел будет отапливать землю.
Перекрытие над неотапливаемым техподпольем: 50–100 мм ЭППС в зависимости от температуры в подполе и требований к КПД системы.
Межэтажное перекрытие, снизу отапливаемое помещение: 20–50 мм. Здесь задача — не теплоизолировать, а разделить тепловые контуры и дать основание под трубы. Маты с бобышками 30 мм закрывают этот случай.
Какая подложка нужна для водяного теплого пола по толщине — считается через теплопотери перекрытия. Но есть и практическая сторона: стяжка поверх труб — еще 70–80 мм. При 100 мм утеплителе и стяжке суммарный подъем пола — 18–20 см. Это нужно закладывать в проект на этапе разметки, иначе потом проблемы с дверными коробками и порогами.
Нужна ли подложка под теплый пол: когда без нее точно нельзя
Есть ситуации, где теплоизоляция под водяным полом — не опция:
- пол первого этажа над грунтом или продуваемым подпольем;
- система является основным источником отопления в доме;
- котел работает на дорогом топливе — электричество, сжиженный газ, дизель;
- объект — отапливаемый гараж, мастерская или баня с бетонным основанием на грунте.
Единственная ситуация, где подложку делают минимальной, — второй этаж жилого дома, снизу постоянно теплое помещение. Но и там 20–30 мм ЭППС убирают тепловые потери до приемлемого уровня.
Какая подложка лучше для теплого пола водяного: итог
Лучшая подложка для теплого пола водяного под стяжку — маты из экструдированного пенополистирола с бобышками нужной толщины. Одновременно закрывают теплоизоляцию и крепление труб, не разрушаются в щелочной среде цемента, держат нагрузку без деформации.
Жилой дом, первый этаж, газовый котел: ЭППС 100 мм + маты с бобышками 30 мм. Поверх — разметочная полиэтиленовая пленка: она закрывает гидроизоляцию основания и дает ориентир для укладки контура с шагом 5 см без лишних замеров. Второй этаж, снизу жилое: маты с бобышками 30–50 мм + пленка поверх.
Фольгированный рулон — только как дополнение к жесткому утеплителю и только с полимерным отражающим слоем. Под стяжку с алюминиевой фольгой — никогда.
Что подложить под теплый пол конкретного объекта — без расчета теплопотерь не ответить точно. Если проектировщик не давал расчета: 100 мм ЭППС по грунту, 50 мм над подвалом, 30 мм между этажами — рабочий ориентир для большинства случаев.
Часто задаваемые вопросы
Нужна ли подложка под водяной теплый пол, если основание — ровная плита перекрытия?
Да. Ровная плита — не значит теплая. Плита над холодным подвалом зимой — это минусовая температура снизу. Без утеплителя система будет греть перекрытие, а не помещение.
Что стелить под теплый пол, если высота помещения ограничена?
Тонкий ЭППС 20–30 мм плюс маты с бобышками 30 мм, сверху — разметочная пленка. Суммарный подъем с трубой и стяжкой — около 130–140 мм вместо 180–200. Потери на теплоизоляцию будут выше, но система останется рабочей.
Какой утеплитель лучше для водяного теплого пола — ЭППС или пенопласт?
ЭППС при одинаковой толщине лучше по теплопроводности, не впитывает воду и держит нагрузку без усадки. Пенопласт дешевле, но при плотности ниже 35 кг/м³ — не вариант под стяжку.
Нужна ли фольга под водяной теплый пол?
Металлизированная полимерная — можно как отражающий слой. Алюминиевая — нет, разрушается в цементной стяжке.
Для чего нужна разметочная пленка, если есть маты с бобышками?

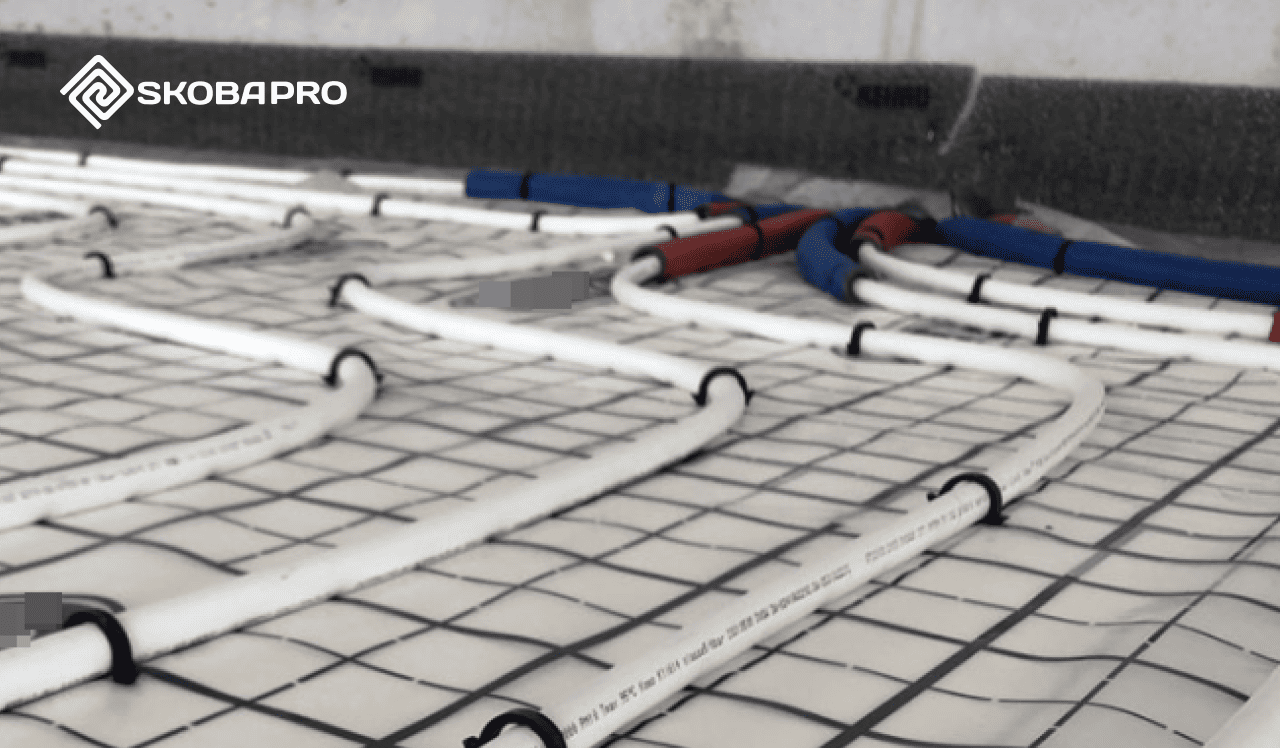

Маты с бобышками сами по себе фиксируют трубу. Разметочная пленка нужна поверх плоского ЭППС — там, где трубу крепят скобами или хомутами к армирующей сетке. Пленка дает гидроизоляцию и позволяет выдерживать равномерный шаг укладки по разметке с сеткой 5 × 5 см, без постоянного обращения к рулетке. На больших площадях это заметно ускоряет работу.
Маты с бобышками или плоский ЭППС плюс разметочная пленка?
Маты с бобышками — быстрее: труба фиксируется без скоб, один слой вместо двух. Плоский ЭППС с пленкой поверх — чуть дешевле по материалу и дает больше свободы в шаге укладки. По теплоизоляции разницы нет, выбор зависит от объема объекта и предпочтений бригады.
