Шаг укладки — один из главных параметров при монтаже водяного теплого пола. Слишком большое расстояние между трубами — пол греет полосами. Слишком маленькое — перерасход трубы и денег без прироста комфорта. Разбираем, какой шаг выбрать для каждого типа помещения, как он зависит от диаметра трубы и что меняется у наружных стен.
Что такое шаг укладки и как он влияет на работу системы

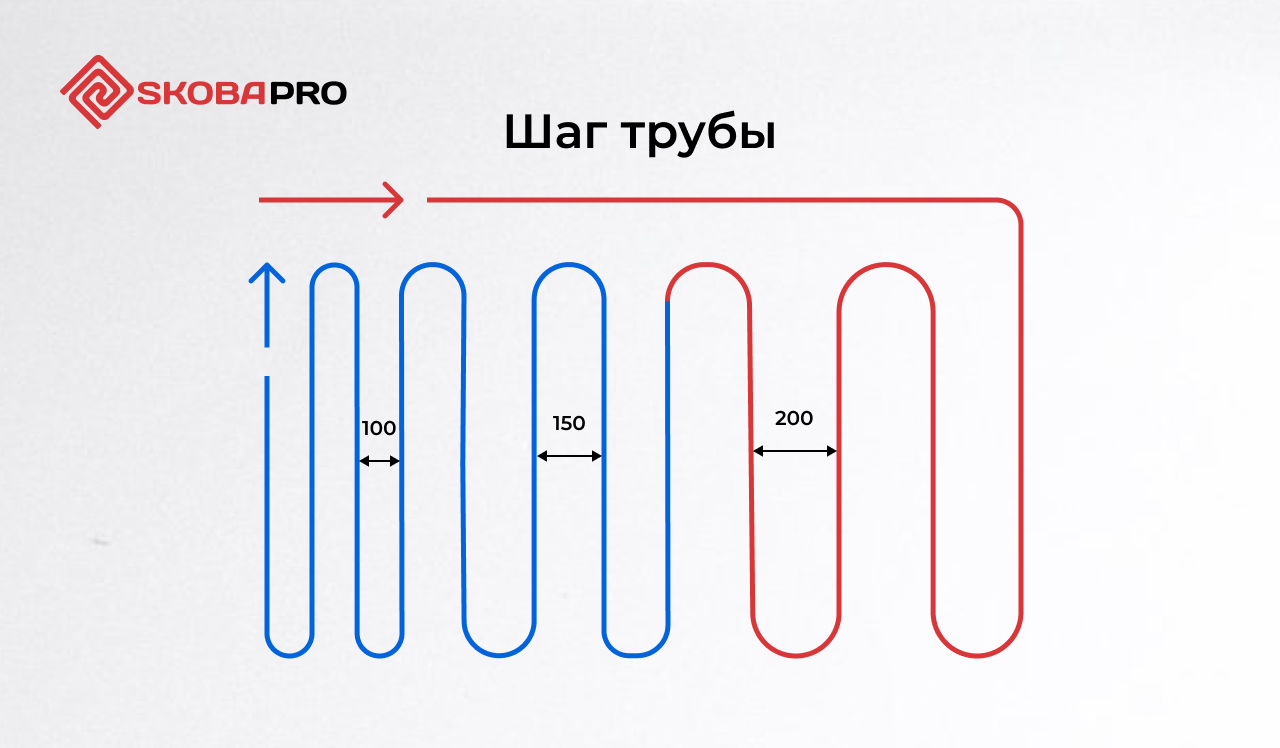

Шаг водяного теплого пола — это расстояние между осями соседних параллельных прогонов трубы. Измеряется в миллиметрах: 100, 150, 200, 250, 300 мм — стандартный ряд значений.
От шага зависит сразу несколько параметров системы:
- Тепловая мощность. Чем меньше шаг — тем больше трубы на 1 м², тем интенсивнее прогрев. Шаг 100 мм дает примерно вдвое больше тепла, чем шаг 200 мм при одинаковой температуре теплоносителя.
- Расход трубы. При шаге 100 мм на 1 м² уходит ~10 м трубы, при шаге 200 мм ~5 м, при шаге 300 мм ~3,3 м. Разница в материалах и стоимости монтажа существенная.
- Длина контура. Шаг напрямую определяет, сколько метров трубы войдет в контур. Это важно: один контур не должен превышать 80–100 м, иначе падает давление.
- Равномерность прогрева. При большом шаге между трубами образуются теплые и холодные полосы, которые человек чувствует под ногами — особенно на плитке.
Минимальный и максимальный шаг: почему нельзя выходить за границы
Минимальный шаг укладки трубы теплого пола — 100 мм. Меньше укладывать нецелесообразно по двум причинам: трубы мешают друг другу при монтаже, а прирост тепловой мощности становится несоразмерен затратам на трубу и крепеж. Шаг 100 мм — это уже предельная плотность укладки, применяется только там, где нужен максимальный теплосъем.
Максимальный шаг — 300 мм. При расстоянии между трубами больше 300 мм человек начинает физически ощущать чередование теплых и холодных полос под ногами — так называемый «эффект зебры». Особенно заметно на плитке и камне, которые хорошо проводят тепло в обоих направлениях. На ламинате и ковролине граница чуть мягче, но 300 мм все равно остается разумным пределом.
Правило: шаг водяного теплого пола — от 100 до 300 мм. Стандартный ряд: 100, 150, 200, 250, 300 мм. Значения между ними (например, 175 мм) технически возможны, но неудобны при разметке.
Оптимальный шаг по типам помещений
Универсального ответа на вопрос «какой шаг теплого пола должен быть» не существует — все зависит от назначения помещения, теплопотерь и того, основное это отопление или дополнительное. Таблица ниже дает ориентиры для типовых ситуаций.
Шаг укладки трубой 16 мм и 20 мм: в чем разница
Диаметр трубы влияет на шаг косвенно — через длину допустимого контура. Труба 16 мм имеет меньшее внутреннее сечение и более высокое гидравлическое сопротивление, поэтому максимальная длина контура для нее — 60–80 м. Труба 20 мм допускает контур до 100–120 м.
На практике это означает следующее: при одинаковом шаге укладки трубой 16 мм можно покрыть меньшую площадь одним контуром, чем трубой 20 мм. Например, при шаге 200 мм из 80 м трубы 16 мм получится контур на ~13–14 м², а из 100 м трубы 20 мм — на ~17–18 м².
Сам шаг укладки от диаметра не зависит — он определяется тепловой нагрузкой помещения. Трубой 16 мм и трубой 20 мм укладывают с одинаковым шагом 150 или 200 мм. Разница только в том, что при трубе 20 мм один контур покроет большую площадь без потери давления.
Труба 16 мм — стандарт для жилых помещений площадью до 15 м² на контур. Труба 20 мм применяется в больших помещениях или там, где важно минимизировать количество контуров и точек подключения к коллектору.
Переменный шаг: краевая зона у наружных стен
В большинстве помещений теплопотери распределены неравномерно: у наружных стен, под окнами и у входной двери холоднее, чем в центре комнаты. Если уложить трубу с одинаковым шагом по всей площади, краевые зоны будут прогреваться хуже.
Решение — переменный шаг: у наружных стен на полосе шириной 0,5–1 м шаг уменьшают до 100–150 мм, в остальной части помещения — стандартный 200–250 мм. Это создает тепловой барьер у холодной стены и выравнивает температуру пола по всей комнате.
Правила краевой зоны:
- Ширина краевой полосы — 0,5 м при окне до 1,5 м шириной, 1 м — при широком остеклении или панорамных окнах.
- Переход от краевого шага к основному делают плавно — через один-два прогона.
- У внутренних стен (смежные отапливаемые помещения) краевая зона не нужна.
- Стандартный отступ от любой стены — 150–200 мм: ближе укладывать бессмысленно, тепло уйдет в стену.
Как шаг укладки влияет на расход якорных скоб
Шаг трубы напрямую определяет количество якорных скоб, которые потребуются для монтажа. Чем меньше шаг — тем больше прогонов трубы, тем больше прямых участков и поворотов, а значит, больше скоб.
Зависимость простая: при шаге скоб 500 мм на прямых и 2 скобах на каждом повороте расход примерно такой:
Для точного расчета количества скоб под конкретное помещение — с учетом его размеров, шага трубы и схемы раскладки — удобнее использовать онлайн-калькулятор: покажет расход скоб с запасом 10%, количество упаковок и схему раскладки.
Частые ошибки при выборе шага укладки
- Один шаг на все помещение без краевой зоны. Самая распространенная ошибка. У наружных стен и под окнами всегда холоднее — там нужен уменьшенный шаг. Если уложить трубу равномерно, краевые зоны будут некомфортными даже при хорошо работающей системе.
- Шаг 300 мм как основное отопление. Шаг 250–300 мм оправдан только как дополнительный обогрев в хорошо утепленном помещении. Если теплый пол — единственный источник тепла, шаг 300 мм, скорее всего, не обеспечит нужную мощность в мороз.
- Игнорирование длины контура при выборе шага. Уменьшая шаг, вы увеличиваете длину трубы. Легко получить контур 120–150 м, который насос не сможет нормально продавить. Перед монтажом всегда считайте длину контура: площадь помещения (м²) ÷ шаг (м) + запас на подводку к коллектору.
- Укладка трубы под стационарной мебелью. Шкафы, кровати, диваны перекрывают теплоотдачу и могут перегреться сами. Рабочую площадь считают без мебели — и именно под нее подбирают шаг. Это уменьшает реальную площадь обогрева, но увеличивает эффективность системы.
- Одинаковый шаг в ванной и в гостиной. Разные помещения — разные теплопотери. Ванная с плиткой и наружной стеной требует шага 100–150 мм, а утепленная гостиная — 200 мм. Делать одинаковый шаг «для простоты» означает либо перетоп в одном месте, либо недогрев в другом.
Якорные скобы для водяного теплого пола — собственное производство, оптовые цены, доставка по России
ТОВАР ИЗ КАТАЛОГА

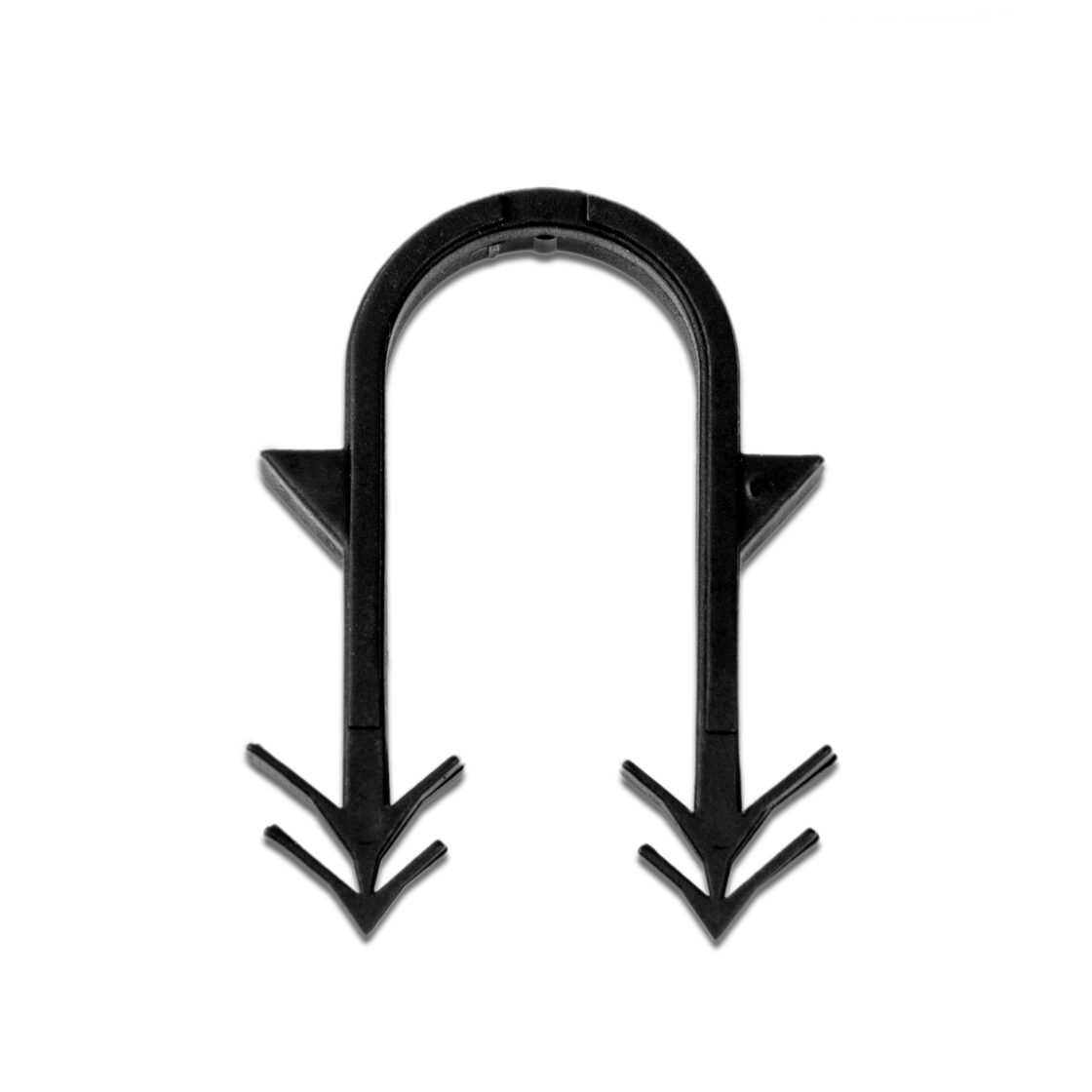

Якорная скоба для теплого пола
Материал: полипропилен · Цвет: черный
Высота скобы: 50 мм · Размер упаковки: 400×300×160 · Количество в упаковке: 1500 шт.
Высота скобы: 50 мм · Размер упаковки: 400×300×160 · Количество в упаковке: 1500 шт.
от 1,05 руб./шт.
Заказать оптом
Данные в статье носят ориентировочный характер. Точный расчет шага укладки и мощности системы выполняется на основе теплотехнического расчета помещения.
Часто задаваемые вопросы
Какой шаг укладки трубы водяного теплого пола оптимальный?
Для большинства жилых помещений — 150–200 мм. Шаг 150 мм подходит для плохо утепленных домов и помещений с большими окнами, 200 мм — для современных домов с хорошим утеплением. Шаг 100 мм нужен только там, где требуется максимальная мощность: бани, открытые веранды, ванные с холодными наружными стенами. Шаг 250–300 мм — для дополнительного обогрева, когда теплый пол не является основным источником тепла.
Какое расстояние между трубами водяного теплого пола минимальное?
Минимальный шаг — 100 мм. Укладывать трубу чаще нецелесообразно: трубы мешают друг другу при монтаже, а прирост тепловой мощности не оправдывает перерасход материала. Максимальный шаг — 300 мм: при большем расстоянии человек ощущает чередование теплых и холодных полос под ногами, особенно на плитке.
Одинаковый ли шаг укладки у трубы 16 мм и 20 мм?
Да, шаг не зависит от диаметра трубы — он определяется тепловой нагрузкой помещения. Разница в том, что труба 20 мм допускает более длинный контур (до 100–120 м против 60–80 м у трубы 16 мм). При одинаковом шаге трубой 20 мм можно покрыть большую площадь одним контуром без потери давления.
Нужен ли разный шаг у стен и в центре комнаты?
Да, это называется переменный шаг или краевая зона. У наружных стен, под окнами и у входной двери теплопотери выше, поэтому на полосе шириной 0,5–1 м шаг уменьшают до 100–150 мм. В остальной части помещения — стандартный шаг 200–250 мм. Это выравнивает температуру пола по всей комнате и убирает ощущение холода у стен.
Как шаг трубы влияет на расход якорных скоб?
Прямо пропорционально: чем меньше шаг, тем больше прогонов трубы и поворотов, тем больше скоб. При шаге 100 мм уходит около 22 скоб на 1 м², при шаге 200 мм — около 12 шт., при шаге 300 мм — около 8 шт. Точный расчет под конкретное помещение удобнее делать через калькулятор — он учитывает размеры комнаты, шаг трубы и выдает количество упаковок с запасом 10%.
